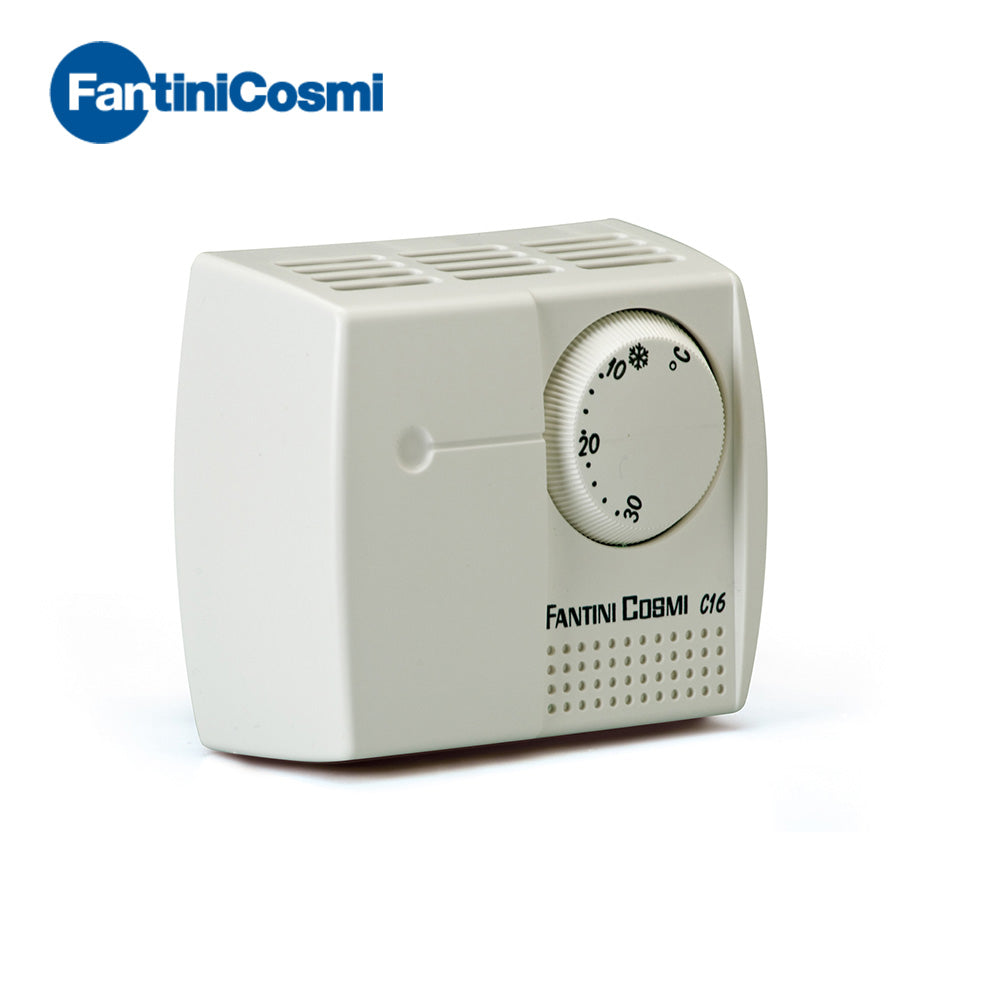

Termostato ambiente a rotella Fantini Cosmi C16

TERMOSTATO AMBIENTE
FANTINI COSMI C16

Il termostato ambiente C16 di Fantini Cosmi è un dispositivo elettromeccanico a dilatazione di gas progettato per la regolazione della temperatura in impianti di riscaldamento e condizionamento sia civili che industriali. Funziona tramite un elemento sensibile costituito da una capsula in acciaio inox contenente vapore saturo, che rileva le variazioni termiche e aziona un microinterruttore a scatto rapido con contatti in AgNi. La temperatura di regolazione è impostabile su una scala compresa tra 10 e 30 °C, con un differenziale di 0,8 K, e il corpo del termostato è in grado di operare nell’intervallo da -10 a 50 °C. I contatti supportano una portata di 10(2,5) A a 250 Vca, garantendo affidabilità nel controllo degli impianti. Il dispositivo offre la possibilità di bloccare o limitare il campo di regolazione tramite cavallotti prefratturabili in materiale termoplastico, impedendo manomissioni e consentendo una gestione sicura della temperatura. È classificato con grado di protezione IP20 e conforme alla normativa EN 60730-2-9, assicurando qualità e sicurezza d’installazione. Il collegamento elettrico all’utilizzatore avviene tramite solo due fili, facilitando l’integrazione nel sistema. La struttura è composta da base, calotta e manopola in materiale termoplastico resistenti, mentre l’elemento sensibile in acciaio inox assicura durabilità e precisione nella rilevazione. È inoltre disponibile un accessorio, il telaio TC16, che consente il montaggio su scatole tonde standard di 60 mm o 75 mm con fissaggio a vite o graffette. Questa configurazione supporta l'installazione semplice e sicura in contesti diversi, garantendo un controllo termico preciso e affidabile.

Il termostato ambiente C16 offre vantaggi significativi in termini di affidabilità e sicurezza d’uso, grazie all’elemento sensibile con capsula in acciaio inossidabile saldata elettricamente contenente vapore saturo, che garantisce una risposta stabile e precisa alla variazione della temperatura nell’ambito di un campo di regolazione da 10 a 30 °C con un differenziale di 0,8 K. Il microinterruttore a scatto rapido con contatti in AgNi assicura una portata di 10(2,5) A a 250 Vca, garantendo robustezza e longevità dei contatti elettrici. La costruzione del termostato, con base, calotta e manopola in materiale termoplastico, contribuisce a una buona resistenza e facilità di installazione. Inoltre, la possibilità di bloccare o limitare il campo di regolazione tramite i cavallotti prefratturabili in termoplastico offre protezione contro manomissioni, migliorando la sicurezza e l’affidabilità operativa dell’apparecchio. La conformità alle normative EN 60730-2-9 ne garantisce la sicurezza e l’idoneità per applicazioni civili e industriali di riscaldamento e condizionamento. L’installazione è semplificata dal collegamento all’utilizzatore tramite soli due fili e dalla disponibilità di accessori specifici, come il telaio TC16, per il montaggio su diverse tipologie di scatole tonde.

? Verificare che la temperatura ambiente di installazione sia compresa nell’intervallo ammesso per il corpo del termostato: da -10 °C a 50 °C
? Predisporre l’alimentazione elettrica con tensione massima di 250 Vca e capacità di carico dei contatti pari a 10(2,5) A
? Collegare elettricamente il termostato seguendo lo schema del microinterruttore a scatto rapido con contatti in AgNi mostrato nel manuale
? Il collegamento all’utilizzatore deve avvenire con due soli fili
? Installare il termostato utilizzando il telaio TC16 come accessorio, che consente il montaggio su:
– scatola tonda da 60 mm con fissaggio a vite
– scatola tonda con graffette (queste ultime non fornite)
– scatola tonda con interasse 75 mm

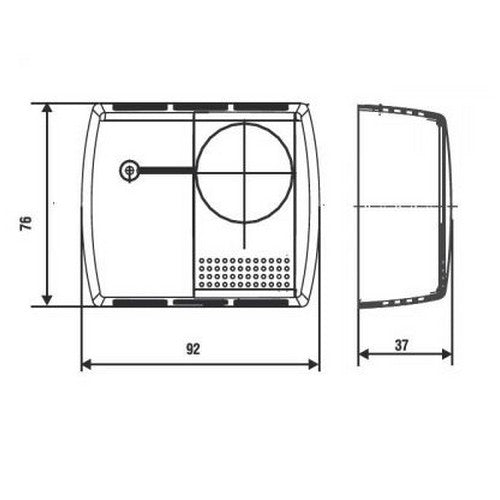

? Tenere conto delle dimensioni di montaggio e dei fissaggi previsti dal telaio TC16 per garantire un corretto posizionamento
? Bloccare o limitare il campo di regolazione della temperatura tramite i cavallotti prefratturabili in termoplastico per evitare manomissioni o modifiche del campo scala
? Assicurare una ventilazione adeguata al termostato per mantenere la temperatura entro i limiti operativi
? Nota: il termostato presenta un differenziale di 0,8 K che va sottratto al valore impostato sulla scala di regolazione da 10 a 30 °C
? Classe di protezione IP20, quindi proteggere dalla penetrazione di corpi solidi superiori a 12 mm e dall’acqua
? Installazione conforme alle norme EN 60730-2-9
? Fissaggi a vite obbligatori quando si utilizza la scatola tonda da 60 mm, mentre il fissaggio con graffette è opzionale e richiede fornitura autonoma
? Seguire la sequenza di collegamento elettrico secondo il diagramma per assicurare il corretto funzionamento con apertura tra 1-2 e chiusura tra 1-4 all’aumento di temperatura
? Peso unitario del dispositivo 0,14 kg, da considerare nel montaggio per supporti idonei

? Modalità d’uso e configurazione
– Il termostato ambiente C16 è utilizzato per la regolazione della temperatura in impianti di riscaldamento e condizionamento civili e industriali.
– La scala di regolazione della temperatura va da 10 °C a 30 °C con un differenziale di 0,8 K.
– Il termostato funziona con tensione di vapore, aprendo il contatto 1-2 e chiudendo il contatto 1-4 all’aumento della temperatura.
– È dotato di due cavallotti in termoplastico prefratturabili per bloccare o limitare il campo di regolazione, evitando manomissioni o modifiche non autorizzate.
– Il termostato si collega all’utilizzatore tramite due soli fili.
– Il dispositivo è dotato di una manopola in materiale termoplastico per la regolazione della temperatura.
– L’installazione prevede il montaggio su scatole tonde da 60 mm con fissaggio a vite, con graffette o su scatole tonde con interasse 75 mm tramite telaio TC16 accessorio.
? Cura e pulizia
– Il manuale non specifica procedure di pulizia o cura particolari per il termostato C16.
? Frequenza e requisiti di manutenzione
– Non sono indicate specifiche frequenze o interventi di manutenzione periodica nel manuale.
? Strumenti o materiali richiesti
– Per bloccare o limitare il campo di regolazione è necessario un attrezzo per rimuovere i cavallotti prefratturabili in termoplastico.
– È previsto l’accessorio TC16 per il montaggio su vari tipi di scatole.
? Condizioni di garanzia e limiti d’uso
– La temperatura ammissibile per il corpo del termostato è compresa tra -10 °C e 50 °C.
– La portata dei contatti è di 10 (2,5) A a 250 Vca.
– Il grado di protezione è IP20, pertanto il dispositivo non è protetto contro polvere penetrante né contro spruzzi d’acqua.
– La garanzia può decadere in caso di manomissioni, modifiche non autorizzate o utilizzo al di fuori dei limiti di temperatura specificati.
– L’installazione e l’uso devono conformarsi alla normativa EN 60730-2-9 per garantire sicurezza e conformità.

1. Verificare il funzionamento del termostato ambiente C16 in caso di regolazione errata della temperatura: controllare che i cavallotti in termoplastico non siano prefratturati per evitare limitazioni o blocchi del campo scala.
2. In caso di manomissioni o di campo scala limitato, rimuovere o riposizionare i cavallotti in termoplastico per ripristinare la regolazione completa della temperatura.
3. Per problemi di commutazione elettrica, misurare la portata dei contatti e verificare la presenza di continuità sui terminali 1-2 e 1-4 durante variazioni di temperatura; utilizzare un multimetro adeguato e assicurarsi che i contatti in AgNi funzionino correttamente con carichi fino a 10(2,5)A 250 Vca.
4. Prima di intervenire sull’impianto, eseguire la messa in sicurezza scollegando l’alimentazione elettrica e assicurare la protezione da cariche elettriche (classe di protezione I).
5. Controllare che la capsula in acciaio inossidabile contenente vapore saturo non presenti danni o perdite che possano compromettere la sensibilità del termostato.
6. Verificare che la scala di regolazione della temperatura sia compresa tra 10 ÷ 30 °C, e che la temperatura ammissibile del corpo sia nell’intervallo -10 ÷ 50 °C, per garantire un funzionamento corretto ed evitare malfunzionamenti da sovraccarico termico.
7. Per identificare e correggere guasti di regolazione, utilizzare lo schema elettrico fornito (esempio di collegamento elettrico) per controllare la corretta connessione ai morsetti 1, 2, e 4.
8. Durante l’installazione o la manutenzione, montare il termostato C16 su telai TC16 compatibili con scatole tonde da 60 mm fissate a vite o con graffette (non fornite), assicurandosi del corretto fissaggio per evitare disconnessioni accidentali.
9. Non effettuare modifiche o interventi non autorizzati che possano invalidare omologazioni secondo la normativa EN 60730-2-9; in caso di malfunzionamento persistente, contattare l’assistenza tecnica qualificata.
10. Ispezionare periodicamente il grado di protezione IP20, garantendo l’assenza di polvere o umidità eccessiva che possa compromettere il corretto funzionamento del termostato.
11. Nonché prevenzione, effettuare controlli sullo stato del materiale termoplastico di base, calotta e manopola, per evitare rotture meccaniche o surriscaldamenti dovuti a usura.
12. In caso di anomalie nei segnali di commutazione o di temperatura non stabile, procedere con un reset manuale scollegando momentaneamente il termostato dall’alimentazione e ripristinando le condizioni standard di montaggio e regolazione.
13. Usare esclusivamente il microinterruttore integrato a scatto rapido con contatti in AgNi; sostituire solo con componenti identici forniti dal produttore per garantire le caratteristiche elettriche dichiarate (10(2,5)A 250 Vca).
14. Bloccare o limitare il campo di regolazione esclusivamente tramite i cavallotti in termoplastico prefratturabili seguendo le istruzioni per evitare manomissioni non autorizzate.
Telaio per montaggio TC16

- Scala di regolazione della temperatura: 10 ÷ 30 °C;
- Differenziale: 0,8 K;
- Temperatura ammissibile del corpo: -10 ÷ 50 °C;
- Portata dei contatti: 10(2,5) A 250 Vca;
- Grado di protezione: IP20;
- Contatti in AgNi con azione di commutazione a scatto rapido;
- Conforme alle norme EN 60730-2-9;
- Elemento sensibile con capsula in acciaio inossidabile saldata elettricamente contenente vapore saturo;
- Base, calotta e manopola in materiale termoplastico;
- Collegamento all'utilizzatore tramite 2 fili;
- Tipo di azione: 1B;
- Classe di protezione: I;
- Classe di prova: II;
- Peso unitario: 0,14 Kg.
Elemento sensibile con capsula in acciaio inossidabile saldata elettricamente contenente vapore saturo; Base, calotta e manopola in materiale termoplastico

Codice prodotto: C16
