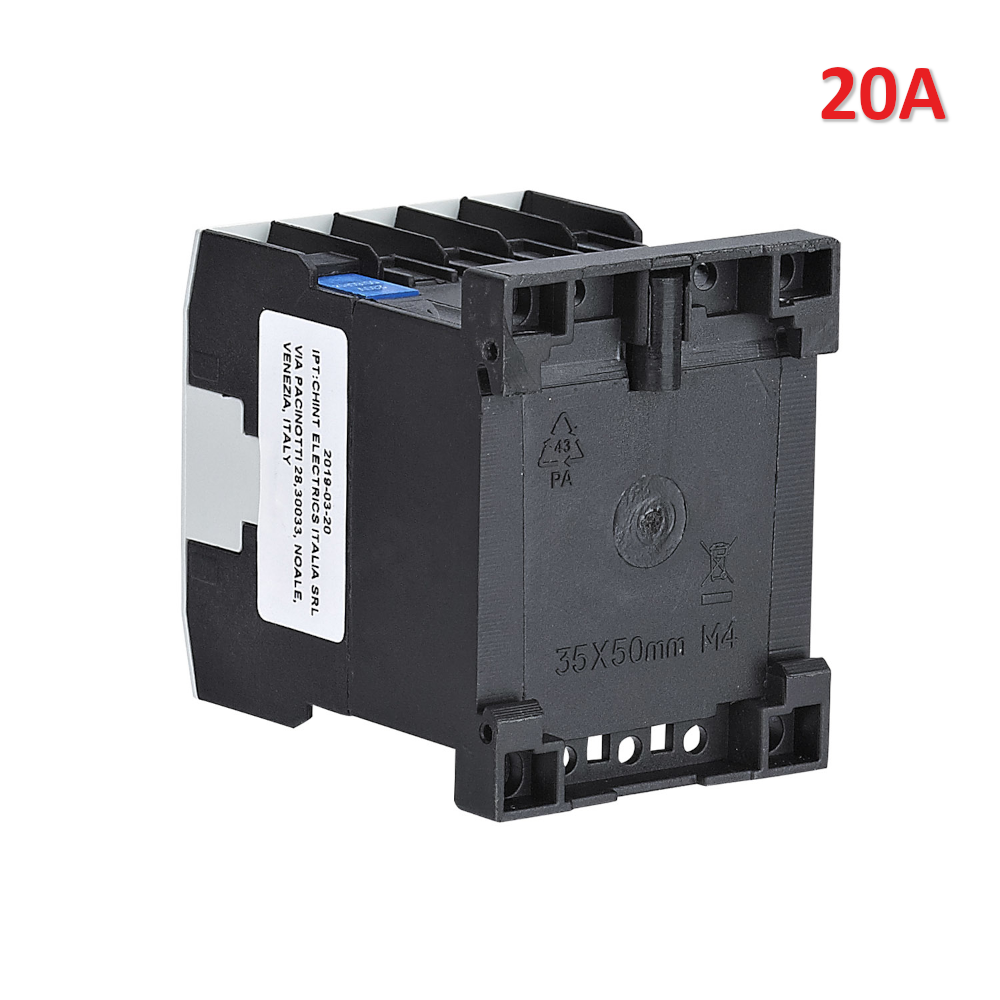

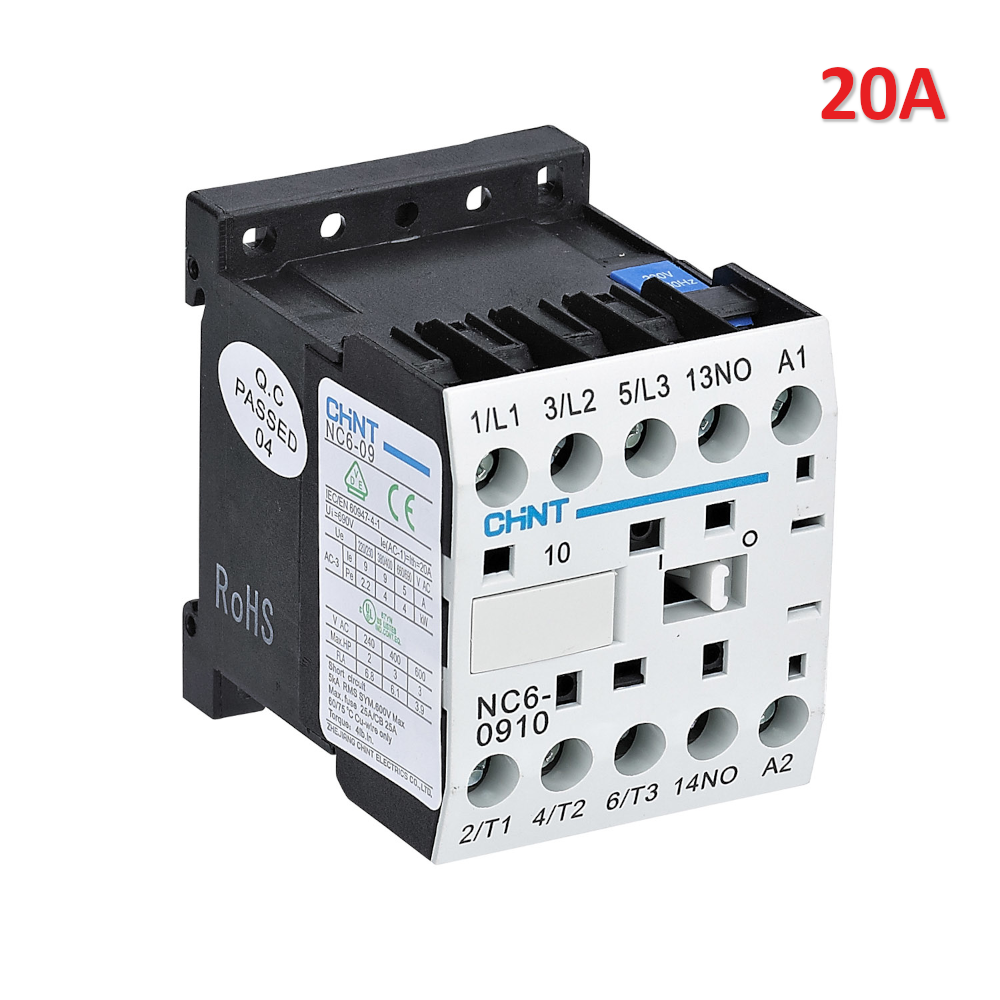

NC6-09.22/230V Minicontattore Serie NC6 4P 20A(AC1) 9A(AC3) 2NC+2NA 230Vac

MINI CONTATTORE SERIE NC6

QUADRIPOLARE 20A

DESCRIZIONE:

Minicontattori quadripolari serie NC6, NC8 e NC8D. Tensione nominale: 230-400-690 V. Tensione di isolamento: 690 V. Serie NC6 e NC8: Bobina in corrente alternata. Serie NC8D: Bobina in corrente continua. Corrente in AC1: 20 A. Corrente in AC3 a 400 V: fino a 12 V. Temperatura di esercizio: -25°C~+70°C. Altitudine max: ≤ 2000m. Montaggio: inclinazione del piano di montaggio orizzontale o verticale non superiore ±30°.

Caratteristiche tecniche:

Norma di riferimento: IEC/EN 60947-4-1

Numero di Poli: 4P

Corrente nominale contatti: AC-15; Ie=0,95 A; Ue 400 V. Ie=1,6 A; Ue 230 V. Ie=10 A; Ue 36 V. DC-13; Ie=0,15 A; Ue 220/250 V. Ie=0,92 A; Ue 24 V. Corrente termica convenzionale Ith=10 A

Tensione nominale Vn: 230/400/690 Vac

Frequenza nominale f: 50/60 Hz

Tensione di isolamento Ui: 690 Vac

Numero Moduli DIN (1 DIN = 18 mm): 2,5

Grado di protezione: IP20

Contatti Ausiliari: 2NA+2NC

Dimensioni (h)x(l)x(p): 59x46x58 mm

Corrente in AC1: 20 A

Corrente in AC3 a 400V: 9 A

Potenza in AC3 a 230V 2,2 kW

Tensione bobina in VAC 50/60 Hz: 230 Vac

Assorbimento bobina: In eccitazione 30 VA / In mantenimento 4,5 VA

Ulteriori informazioni: Bobina in corrente alternata

Accessori abbinabili: Contatti ausiliari superiori serie NC6-F6. Relè termico serie NR2-11.5 .

Codice prodotto: 247538
